一、測區概況

2019年3月長沙群力測繪科技有限公司應某集團有限公司要求,承接了湖南省永州道縣某農業生態園1:2000地形圖測繪，目的是為該農業生態園下一步開發提供基礎地形圖資料。

二、測區自然地理概況

測區位于山區區域，無人機飛行高度相對于***高點500米，平均高度450米屬于開放的低空空域。附近沒有軍事區域，無民用機場，不在機場空域，民航航線上。飛行空域情況良好。

三、儀器設備

1）大疆精靈 4 RTK一臺;

四、坐標及高程系統

投影方式采用高斯-克呂格3°帶投影，中央子午線為 111°；平面坐標采用國家2000坐標系；高程基準采用 1985國家高程基準；基本等高距：采用1985國家高程基準，基本等高距 2m，高程注記至 0.1米。

五、外業航飛

    外業因作業區域用途需求，對測區內房屋精度要求高，航飛時采用大疆Phantom 4 RTK，設置像控點9個。航測參數設置為：

1） 航向重疊率: 80%

2） 旁向重疊率為60%

3） 飛行高度: 100米

4） 飛行速度: 7M/S

5） 相片比例: 3:2

6） 飛行面積約9.172平方公里

7） 地面分辨率為12.02cm

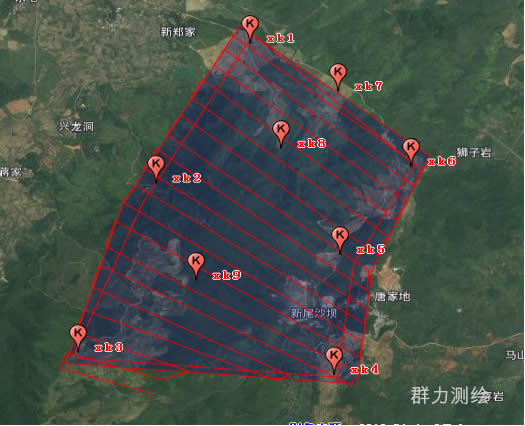

航線規劃圖

像控點布設

六、內業處理

  內業航飛照片共724張，采用pix4d軟件進行空三處理，像控的平面精度均在10厘米之內，高程精度均在30公分之內。

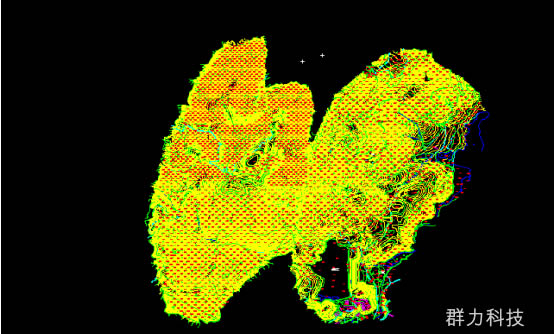

部分采集成果圖

七、精度檢核

八、人工測量與航測比較

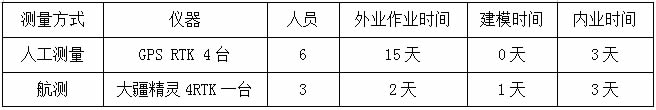

該項目由于區域面積小，人工測量與航測兩者比較如下：

通過兩者比較，航測人員成本和外業作業成本減少了一半以上，作業效率提高了一倍以上。航測可以快速高效服務于高精度客戶。
